輝芒微電子（Fremont Micro Devices）推出的高集成度非隔離反激電源控制器，采用SOP8封裝，適用于18W（90~264Vac）/20W（230Vac±15%）的PD快充適配器、電池充電器等場景。
高壓?jiǎn)?dòng)：內置750V功率MOSFET，省去外部啟動電阻
低待機功耗：＜75mW（230Vac典型值），滿足六級能效
多重保護：VCC過壓/欠壓、輸出短路、過溫保護（OTP）
EMI優化：內置抖頻技術，降低傳導干擾

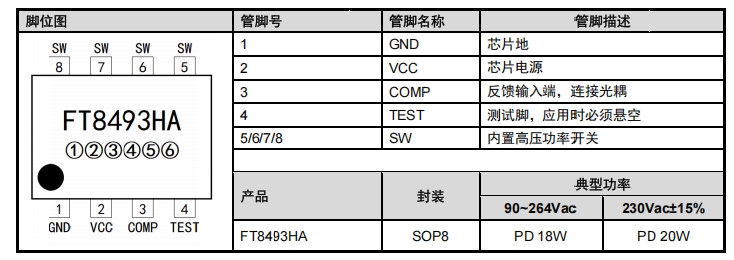

FT8493HA采用SOP8封裝，各管腳功能如下表所示：
| 管腳號 | 名稱 | 功能描述 |
|---|---|---|
| 1 | GND | 芯片地，需與功率地單點連接，PCB布局時走線寬度≥0.3mm（1oz銅厚） |
| 2 | VCC | 芯片供電引腳，外接VCC電容（推薦4.7~10μF/25V），電容正極需靠近芯片引腳 |
| 3 | COMP | 反饋輸入端，連接光耦反饋信號，實現輸出電壓調節（典型分壓電阻網絡：TL431+光耦） |
| 4 | TEST | 測試腳，應用時必須懸空，禁止連接任何電路 |
| 5~8 | SW | 內置高壓功率MOSFET的漏極，直接連接變壓器初級繞組，PCB走線需短且粗（≥1mm） |
關鍵設計提示：
VCC電容負極需直接連接到輸入大電容負極，避免噪聲干擾。
SW引腳走線需遠離敏感信號（如COMP），減少高頻輻射。
（注：實際設計需參考輝芒官方原理圖，此處為簡化示意）
電路組成：
輸入整流：MB6S整流橋+保險絲（F1）組成高壓輸入級
變壓器設計：EE13磁芯，初級電感量Lp=1.2mH（需根據實際功率調整）
輸出整流：肖特基二極管（如SB5100）+輸出電容（470μF/16V）
反饋網絡：TL431+PC817光耦，通過COMP引腳調節輸出電壓
VCC電容選擇：
典型值：4.7μF（耐壓≥25V），確保啟動時間＜100ms。
變壓器匝比：
例如：90Vac輸入，12V輸出，肖特基壓降0.5V，最大占空比0.45，則匝比≈8:1。
功率路徑最短化：整流橋→變壓器→SW引腳→輸入電容回路面積最小化
地線分離：功率地（PGND）與信號地（SGND）單點連接，避免噪聲耦合
散熱設計：SW引腳大面積覆銅，增強MOSFET散熱能力
RCD吸收電路：在變壓器初級并聯RCD網絡（如100Ω/1W+1nF/1kV），抑制電壓尖峰
Y電容：初次級間跨接1nF/400V Y電容，降低共模干擾
磁珠濾波：VCC引腳串聯100Ω磁珠，抑制高頻噪聲
| 測試項目 | 條件 | 結果 | 標準 |
|---|---|---|---|
| 待機功耗 | 230Vac空載 | 68mW | ＜75mW |
| 輸出電壓精度 | 90~264Vac滿載 | 12.05V±2% | ±5% |
| 短路保護 | 輸出短路 | 自動重啟 | 通過 |
| 過溫保護 | 85℃環境溫度 | 觸發OTP | 通過 |
| 浪涌抗擾度 | 1.5kV差模 | 無損壞 | IEC61000-4-5 |
FT8493HA憑借其高集成度、低待機功耗、強保護功能，成為非隔離反激電源的理想選擇，尤其適合：
PD快充適配器：18W~20W功率段，滿足六級能效
電池充電器：手機、電動工具等12V/2A以下應用
小家電電源：如智能音箱、路由器等低功耗設備
設計建議：
非隔離方案需嚴格遵循安規距離（初次級≥6mm爬電距離）
變壓器設計需預留10%余量，避免磁飽和導致失效
（完整技術資料請聯系深圳三佛科技獲取）
