FT8443ADA 是輝芒微推出的一款高性價比非隔離 PWM 功率開關芯片，采用 DIP7 封裝，固定輸出 18V，最大持續電流 300mA，內置 650V 高壓啟動電路和功率 MOSFET。它主打"省掉啟動電阻、省掉外圍補償、高精度恒壓"，可直接替代 G2366P-12 等傳統方案，非常適合小家電輔助電源、智能家居、替代線性電源和 RCC 電源等場景。
FT8443ADA 是一款非隔離型 AC-DC 轉換芯片，內部集成了電流模 PWM 控制器和 650V 高壓功率開關管。它的核心思路是把傳統方案中需要外置的啟動電阻、電流采樣電阻、環路補償網絡全部集成到芯片內部，讓外圍電路精簡到極致。
芯片采用超高壓工藝，內置高壓啟動電路直接從漏極取電，不需要傳統的啟動電阻。輸出電壓穩定后，高壓啟動電路自動關閉，改由輸出電壓供電，待機功耗典型值僅 60mW。內置的高精度分壓電阻和參考電壓，配合優化的誤差放大器，在全電壓輸入范圍內（85~264VAC）都能保持 ±3% 的輸出電壓精度。
這款芯片支持 Buck（降壓）、Buck-Boost（升降壓）和 Flyback（反激）等多種拓?fù)浣Y(jié)構，應用非常靈活。
集成 650V 高壓啟動電路：無需外置啟動電阻，省成本、省空間
集成 650V 高壓功率開關：內置 NMOS，導通電阻約 15Ω，無需外置功率管
固定 18V 高精度輸出：內置高精度分壓電阻，恒壓精度 ±3%
快速啟動：典型啟動時間僅 50ms
低待機功耗：典型值 60mW，高壓啟動電路自動關閉
內置頻率抖動：有效改善 EMI 性能，降低濾波成本
內置前沿消隱（LEB）：500ns 消隱時間，無需外部 RC 濾波
完善的保護功能：
VCC 欠壓保護（UVLO，開啟 9.8V/關斷 7.5V）
VCC 過壓保護（OVP，22V）
逐周期過流保護（OCP）
輸出短路保護（SCP，打嗝模式自動重啟）
過溫保護（OTP，150°C 觸發，120°C 恢復）
DIP7 封裝：散熱性能好，適合中高功率應用
低成本 Buck/Buck-Boost 方案：外圍極簡，BOM 成本低
| 參數 | 范圍/值 |
|---|---|
| AC 輸入電壓 | 85~264VAC |
| DC 輸入電壓 | 40~380VDC |
| 輸出電壓 | 18V（固定） |
| 持續輸出電流 | 300mA |
| 瞬間輸出電流 | 350mA |
| 工作頻率 | 40kHz |
| 待機功耗 | 60mW（典型值） |
| 啟動時間 | 50ms（典型值） |
| 工作溫度 | -20°C~+85°C |

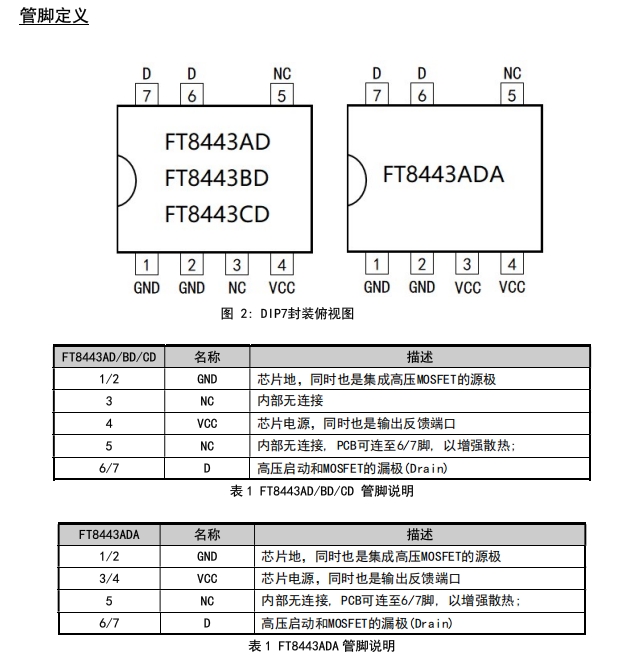

FT8443ADA 采用 DIP7 封裝，7 個引腳：
封裝特點：
DIP7 直插封裝，引腳間距 2.54mm
雙 GND 引腳（1/2）和雙 VCC 引腳（3/4），增強電流能力和散熱
雙 D 引腳（6/7），增強高壓引腳的散熱和可靠性
NC 腳（5）可連到 D 腳銅箔，進一步改善散熱
絲印信息：
第一行：產品型號 FT8443ADA
第二行：123456 為內部追溯編碼

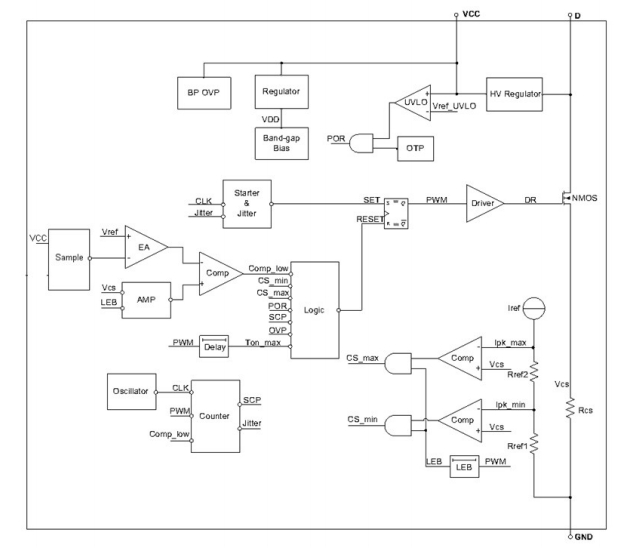

芯片內部主要功能模塊：
高壓啟動電路（HV Regulator）：從 D 腳取電，給 VCC 電容充電到 9.8V
VCC 穩壓器（Regulator）：為內部電路提供穩定電源
帶隙基準（Band-gap Bias）：產生高精度參考電壓
欠壓保護（UVLO）：VCC 低于 7.5V 時關斷，高于 9.8V 時啟動
過壓保護（OVP）：VCC 超過 22V 時關斷，并多拉 1mA 電流泄放
過溫保護（OTP）：結溫超過 150°C 關斷，降至 120°C 恢復
誤差放大器（EA）：比較采樣電壓與基準，控制輸出電壓
電流采樣放大器（AMP）+ LEB：檢測開關管電流，帶 500ns 前沿消隱
PWM 比較器（Comp）：綜合 EA 輸出和電流信號，產生 PWM
振蕩器（Oscillator）：40kHz 固定頻率，帶抖動功能
邏輯控制（Logic）：協調各保護功能和 PWM 輸出
柵極驅動（Driver）：驅動內置 NMOS
過流保護（OCP）：逐周期限流，最大峰值電流約 700mA
短路保護（SCP）：輸出短路時進入打嗝重啟模式
1. Buck 降壓結構（18V 輸出）
工作原理：
上電后，高壓啟動電路從 D 腳取電，給 VCC 電容充電到 9.8V，芯片開始工作
開關管導通時，電流經電感 Lm 給輸出電容充電，電感儲能
開關管關斷時，電感通過續流二極管釋放能量，維持輸出
輸出電壓通過反饋二極管送回 VCC 腳，同時為芯片供電
高壓啟動電路檢測到 VCC 由輸出供電后自動關閉，降低待機功耗
2. Buck-Boost 升降壓結構（18V 輸出）
Buck-Boost 特點：
輸出電壓與輸入電壓極性相反
適合輸入電壓范圍寬、輸出電壓高于或低于輸入的應用
電感、續流二極管和輸出電容組成能量傳遞鏈路
小家電輔助電源：電飯煲、電磁爐、電風扇、豆?jié){機等控制板供電
智能家居：智能插座、智能開關、網關設備
替代線性電源：效率更高、發熱更小
替代 RCC 電源：性能更穩定、成本更低
工業控制：PLC、傳感器、執行器輔助電源
LED 驅動：18V 恒壓輸出驅動 LED 燈帶
FT8443ADA 可以直接替代 G2366P-12，兩者在功能定位、封裝形式（DIP7）、輸出電壓（18V）等方面高度兼容。FT8443ADA 的優勢在于：
集成高壓啟動電路：省去外置啟動電阻，降低成本
內置電流采樣和補償：無需外置采樣電阻和補償網絡
更高精度：±3% 恒壓精度，優于很多傳統方案
更低待機功耗：60mW 典型值，滿足能效要求
更完善保護：OTP、SCP 等保護功能更全面
更快啟動：50ms 啟動時間，響應迅速
FT8443ADA 是一款非常實用的非隔離電源芯片，核心賣點是"高集成度+高精度+低成本"。內置 650V 高壓啟動電路和功率 MOSFET，省去了傳統方案必需的啟動電阻、電流采樣電阻和補償網絡，外圍只需要電感、續流二極管、輸入輸出電容和反饋元件，BOM 成本極低。
對于做 18V/5W 左右的小功率非隔離電源，特別是替代傳統線性電源或 RCC 電源的升級換代，F(xiàn)T8443ADA 是個省心又省錢的選擇。DIP7 封裝散熱好，適合長期運行的家電產品。如果你正在找 G2366P-12 的替代方案，或者想做一個極簡的輔助電源，這顆芯片值得重點考慮。如需選購可以咨詢客服：https://detail.1688.com/offer/1052790813074.html?spm=a28888.manage-offer.0.0.26227197Bri0WZ
