在充電器、適配器和小功率LED驅動電源的設計中，工程師經常面臨一個兩難：既要保證恒壓恒流的精度，又希望外圍器件越少越好。華眾芯微電子推出的GP8892xS系列，用一顆SOP7芯片把啟動電阻、采樣電阻、環路補償甚至線損補償都集成進去，讓5W以下的電源設計變得異常簡單。
GP8892xS是華眾芯微推出的自供電原邊反饋（PSR）控制芯片，采用電流模PWM+PFM混合控制方式，系統工作在斷續模式（DCM）。它將充電器/適配器所需的大部分功能模塊集成在芯片內部，外圍電路極為精簡。
核心特點：自供電 + 極簡外圍
內置啟動電路，無需外接啟動電阻
內置FB下偏電阻和CS采樣電阻
內置環路補償，無需外圍RC補償網絡
內置功率三極管（BJT），省去外置MOSFET
輸出線損補償技術，解決長線傳輸壓降問題
控制方式：原邊反饋（PSR），無需光耦和TL431
工作模式：斷續模式（DCM），PWM+PFM混合調制
待機功耗：≤75mW，滿足能效標準
線損補償：可調輸出線損補償，最大補償比例2%
保護功能：開路、短路、過壓、欠壓、過溫、次級肖特基短路
特殊機制：單周期最大電流關斷，防止三極管過流失效
封裝：SOP7
幾個實用亮點：
雙繞組/三繞組兼容：既可以用最簡單的雙繞組變壓器（省輔助繞組），也可以用三繞組實現更穩定的VCC供電
恒壓恒流精度高：內置高精度基準和分壓網絡，輸出穩定性好
單周期關斷保護：每個周期檢測峰值電流，一旦超限立即關斷功率管，避免三極管因過流損壞
次級肖特基短路保護：即使輸出整流二極管短路，芯片也能自我保護

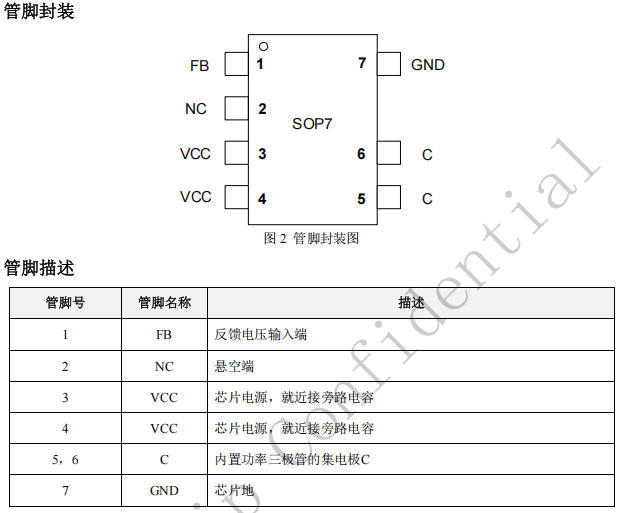

GP8892xS采用SOP7封裝，管腳排列簡潔：
設計提示：
VCC的兩個引腳（3/4腳）在芯片內部是連通的，就近并聯一個旁路電容即可
FB引腳的分壓電阻要盡量靠近芯片，走線遠離變壓器原邊繞組的動點，避免噪聲干擾
C引腳（5/6腳）是功率三極管的集電極，適當增加鋪銅面積有助于散熱
GP8892xS支持雙繞組和三繞組兩種變壓器結構，工程師可以根據成本和性能需求靈活選擇：
三繞組應用（性能更穩）
變壓器包含原邊繞組、次級繞組、輔助繞組（VCC供電）
VCC由輔助繞組獨立供電，穩定性最好
FB腳通過電阻連接到輔助繞組，采樣電壓平臺
雙繞組應用（成本更低）
變壓器只有原邊繞組和次級繞組，省掉輔助繞組
VCC通過芯片自舉電路由原邊繞組供電
FB腳通過電阻直接連接到原邊繞組平臺
兩種方案的核心工作流程相同：交流輸入經整流濾波后，由內置功率三極管斬波，變壓器儲能后通過次級整流二極管輸出，芯片通過檢測原邊或輔助繞組的電壓平臺來實現恒壓控制，通過逐周期峰值電流檢測實現恒流控制。

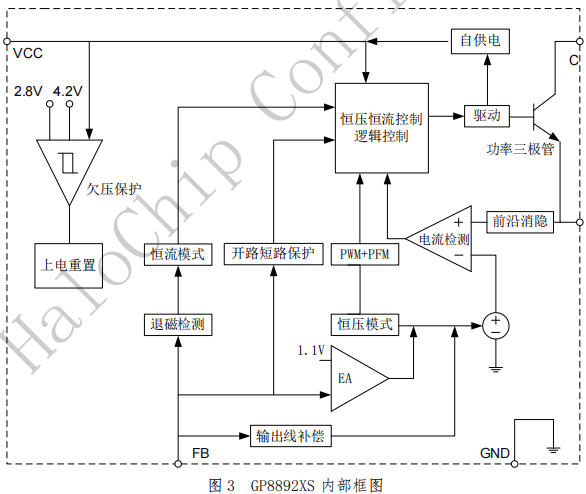

芯片內部主要功能模塊包括：
自供電電路：啟動時僅需1μA電流，系統上電后通過內置啟動電阻給VCC電容充電，達到4.2V開啟閾值后芯片開始工作；啟動后由自舉電路維持VCC供電
恒壓恒流控制邏輯：核心控制單元，協調PWM和PFM調制
功率三極管 + 驅動：內置高壓BJT，C、B耐壓800V/850V，C、E耐壓450V
電流檢測 + 前沿消隱：逐周期檢測電感峰值電流，500ns前沿消隱避免誤觸發
退磁檢測：檢測變壓器退磁完成時刻，決定下次開通時機
誤差放大器（EA）：1.1V內部基準，與FB采樣電壓比較形成閉環
輸出線補償：根據負載電流自動補償線纜壓降
多重保護：欠壓保護（2.8V關斷/4.2V啟動）、過壓保護（5.1V鉗位）、過溫保護（155℃關斷/123℃恢復）、開路/短路保護
工作過程簡述：啟動階段自供電電路給VCC充電 → 達到4.2V后芯片工作，功率三極管開始開關 → 恒壓模式下EA調節占空比穩定輸出電壓 → 恒流模式下限制峰值電流穩定輸出電流 → 退磁檢測確保DCM工作 → 各種保護電路實時監控異常狀態。
| 型號 | 輸入范圍 | 推薦功率 | 峰值電流 | 內置三極管耐壓 |
|---|---|---|---|---|
| GP8892BS | 85~265VAC | 3.5W（5V/700mA） | 220mA | VCBO 800V / VCEO 450V |
| GP8892CS | 85~265VAC | 5W（5V/1000mA） | 320mA | VCBO 850V / VCEO 450V |
選型建議：
5V/0.5A以下（2.5W內）→ GP8892BS，成本更低
5V/0.7A~1A（3.5W~5W）→ GP8892CS，峰值電流更大
GP8892xS系列定位小功率隔離電源，典型應用包括：
手機/無繩電話充電器：5V/1A標準充電
PDA、MP3等便攜設備適配器：小功率恒壓供電
LED驅動電源：恒流特性適合LED照明
線性電源和RCC開關電源升級換代：用這顆芯片替代老舊的阻容降壓或自激振蕩方案
其他輔助電源：智能家居、小家電控制板供電
GP8892BS/GP8892CS是華眾芯微針對5W以下充電器/適配器市場推出的高集成度原邊反饋方案。它把啟動電阻、采樣電阻、環路補償、功率三極管全部集成進一顆SOP7芯片，讓工程師可以用最少的外圍器件、最簡單的雙繞組變壓器，快速搭建出帶恒壓恒流、線損補償、多重保護的隔離電源。
